Установка TFT приборной панели

На все автомобили платформы P3 и P4 можем установить цифровую приборную панель. В статье расскажем про отличия панелей и особенности при установке на разные модели автомобилей и ограничения.

Если Вас интересует установка TFT панели под ключ – на данной странице можно ознакомиться с наличием панелей.

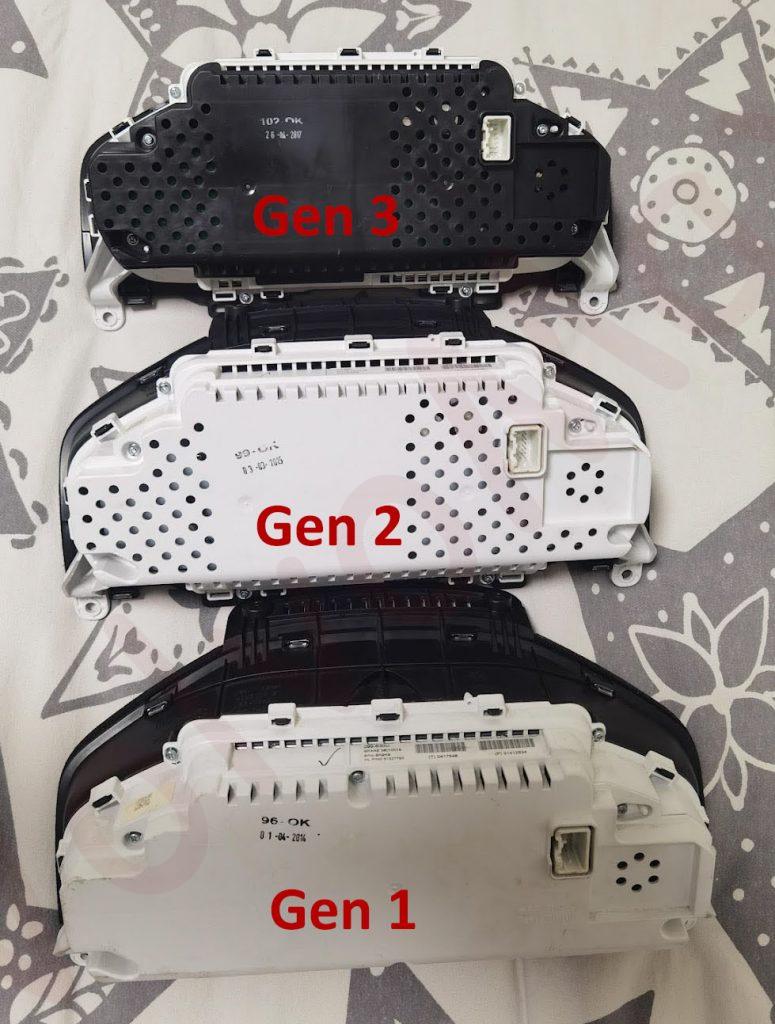

Существует 3 поколения приборных панелей, визуально их можно отличить по обратной стороне:

Generation 1 – белая крышка без перфорации, устанавливали на автомобили 2014-2015 года,
Generation 2 – белая крышка с перфорацией, устанавливали на автомобили 2016-2017 года,
Generation 3 – черная крышка с перфорацией, встречались реже всего, на автомобилях 2017-2019 года.

На видео можно увидеть сравнение панелей разных поколений. Есть незначительные отличия в графике между 1 и последними поколениями, так же у последних поколений выше отклик при перемещении по меню.
У 3-го поколения изменился звук динамика, например сигналов поворота – стал тише.

У всех панелей есть 3 темы, которые можно переключать в меню: Elegance, Eco и Perfomance.

Тема Elegance по умолчанию с фоном черного цвета. На Volvo XC70 и V40 тема Elegance коричневого цвета.

Фон для темы Elegance можно разово изменить на синий (R-Design) при установке панели. Цвет темы меняется вместе с заставкой включения.

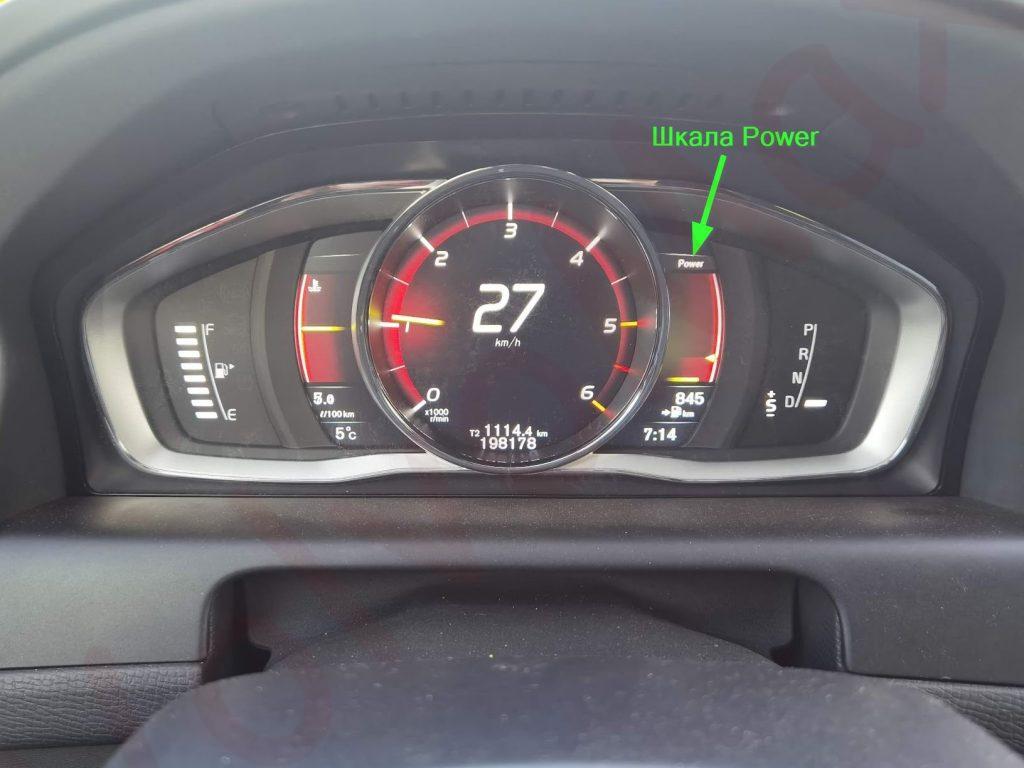

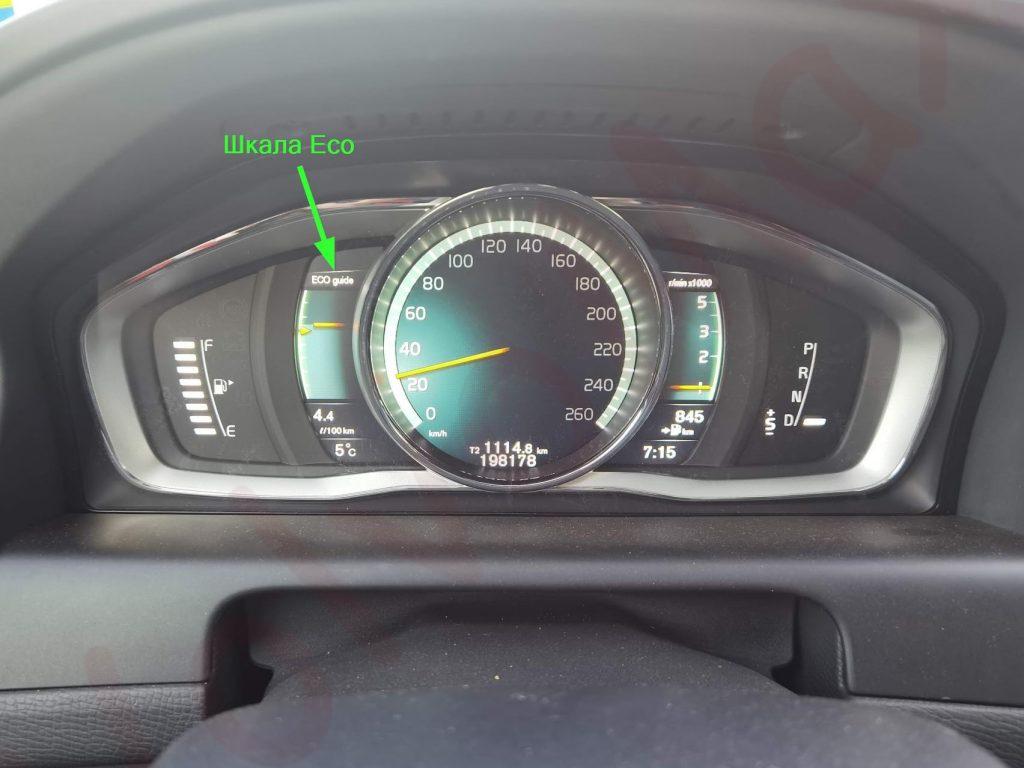

Темы Eco и Power на всех панелях одинаковые, где присутствуют дополнительные шкалы Eco/Power.

Дополнительные шкалы Eco, Power работают только на некоторых моделях 2013 года при наличии всех последний обновлений блока управления двигателем (ECM). На других автомобилях с завода шкалы работать не будут или работают не так, как положено.
На дизельных автомобилях XC60 и XC70 2012 года с двигателями D3/D4/D5 (D5244T17/15) шкал с завода нет, но их можно сделать рабочими, если совместить установку панели с чип-тюнингом до 215-275 л.с. на выбор.
Если на автомобиле 2012 года уже установлена другая прошивка (Rica, Reborn, Polestar на D3 и т.д.) – дополнительных шкал не будет и процедура выполняется с нуля за полную стоимость.

Ограничения на более старых автомобилях после установки цифровой приборной панели:

При отсутствии цветного монитора 5-7″ мультимедийной системы время можно выставить только при компьютера и адаптера Dice/Mongoose (например бесплатной программой dimtool), либо временно подключив старую панель.
Старую панель можно подключать в OBD разъем (не отключая TFT панель и не включая при этом зажигание) при наличии специального переходника.
В меню TFT панели нет пункта отключения DSTC, на автомобилях 2011 года и старше отключить его будет невозможно. На некоторых автомобилях 2012 года (например XC60) DSTC не отключается даже через меню на центральном дисплее, хотя на XC70 таких ограничений нет.
Если вы будете ездить с габаритами (или ПТФ) без ближнего света, то в некоторых случаях будет показано предупреждение о необходимости включить ближний свет. Проблема актуальна для обладателей сторонних модулей (например от VerterS).
Данная логика заложена с завода, но иногда это можно исправить программно несколькими способами.

Если вы решите попробовать установить панель самостоятельно по любым инструкциям из интернета, воспользуетесь любым ПО для активации панели, то следует учитывать следующее:

Панель просто не включится, самый благоприятный исход,
Уровень топлива может отображаться некорректно,
Многие автомобильные блоки могут подтянуть пробег из приборной панели как в большую, так и в меньшую сторону. Замечено даже при использовании VDASH.

Исправление любой из проблем потребует большего времени и работы с дополнительными блоками автомобиля.
